Водяной нагреватель для круглых и квадратных каналов ZWA 200x200-3

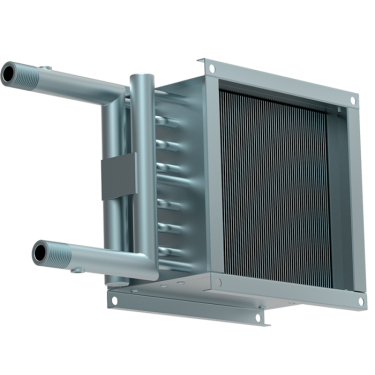

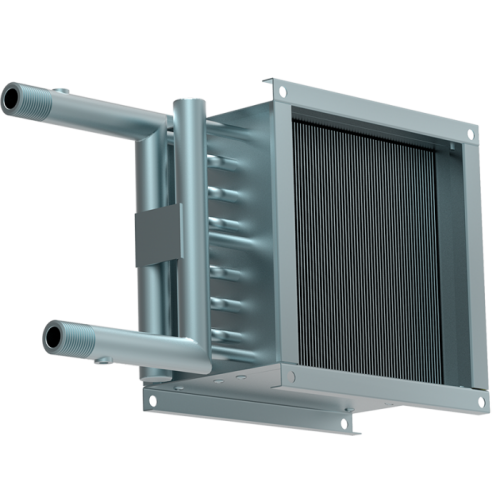

Водяные канальные нагреватели ZWA предназначены для подогрева воздуха в вентиля-ционных системах и воздушного отопления жилых, производственных и общественных помещений.

Корпус изготовлен из оцинкованного стального листа. Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция).

Поверхность теплообменника изготавливается из медных труб с увеличенной площадью теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.

Габаритные размеры

Адаптеры для нагревателей

Для подключения квадратных нагревателей ZWA к круглым каналам предусмотрены адаптерыиз оцинкованной стали. Для каждого типоразмера квадратного нагревателя предусмотренынесколько стандартных адаптеров для различных диаметров воздуховодов.

Подбор адаптеров для нагревателей серии ZWA.

Схема обвязки

Условные обозначения:

Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;
1 — узел обвязки;
2 — водяной нагреватель;
3 — регулирующий клапан;
4 — циркуляционный насос;
5 — запорные вентили;
6 — подающий и обратный трубопроводы от сети теплоснабжения к нагревателю;
7 — обратный клапан;
8 — балансировочный вентиль;
9 — водяной фильтр
